转载:关于DIY 84 键无线机械键盘的心得

2019-09-29 16:55

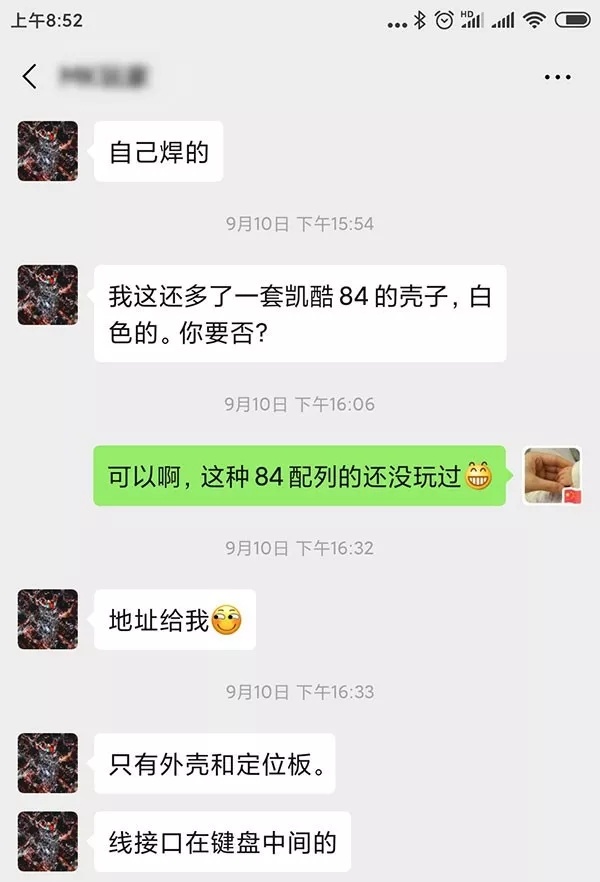

组装这把键盘源于前段时间有位外设的玩家给小编寄了一套凯酷84键盘架子,然后就有了接下来的一堆折腾事..

之前没有玩过84配列的键盘,逛论坛的时候看到过别人改罗技无线优联,然后就跟玩家要了过来,尝试自己组一把,客制化还谈不上,小编只是一个不懂电路不会编程,飞线全靠蒙的菜鸟。

市面上的无线键盘基本都是蓝牙,使用2.4G无线比较少,目前小编常用的是盖世小鸡GK300机械键盘 ,TTC青轴,2.4g无线蓝牙双模,GK300的2.4g无线模式,基本没有延迟,秒连接,即插即用,非常方便,以致让很多玩家一度认为是不是用了罗技优联的主控,目前售价300以内,是一款很不错的无线机械键盘。

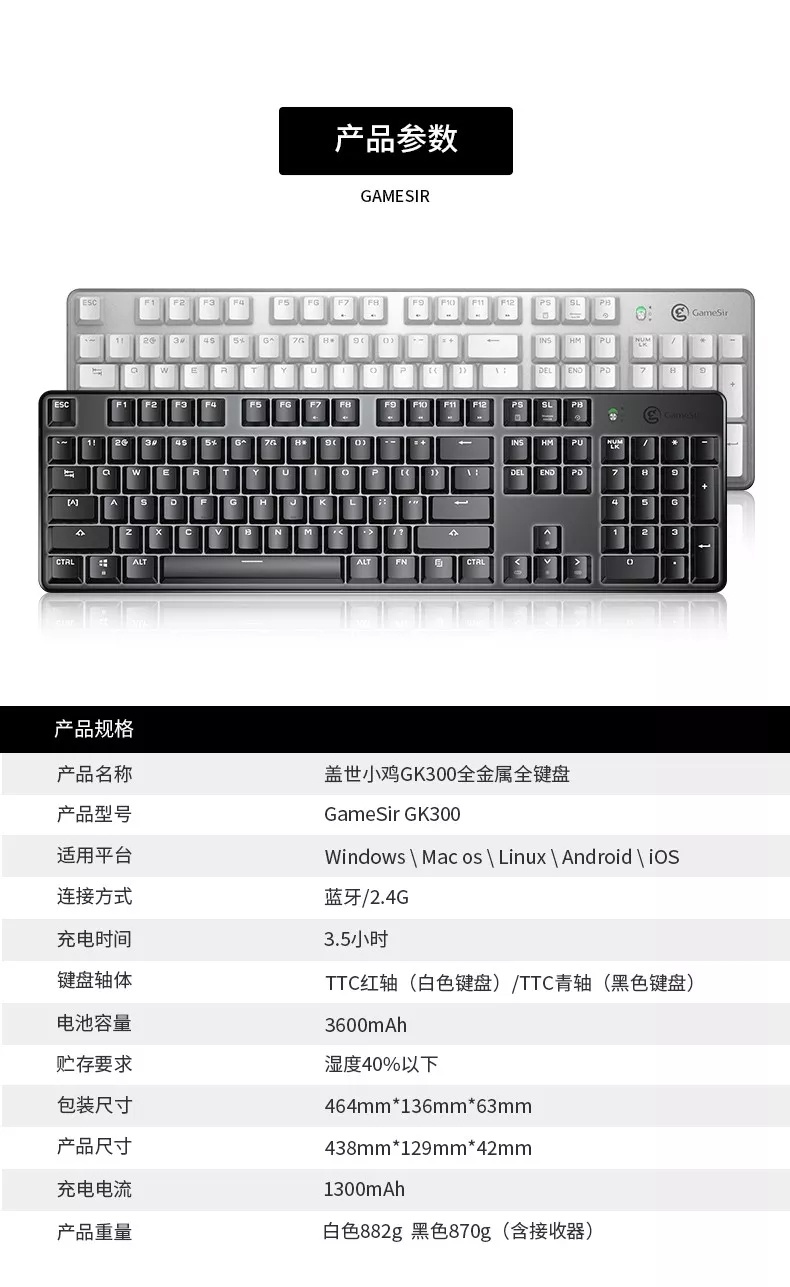

▲盖世小鸡GK300无线/蓝牙双模机械键盘

玩家送的这套架子可以购买使用罗技K375S或者K230主控的PCB,选择K230好像是因为用K375S的主控有3个无用按键,而K230只有一个无用按键。如果让我重新选择,我可能会选择K375S的PCB板,下面会提到原因。

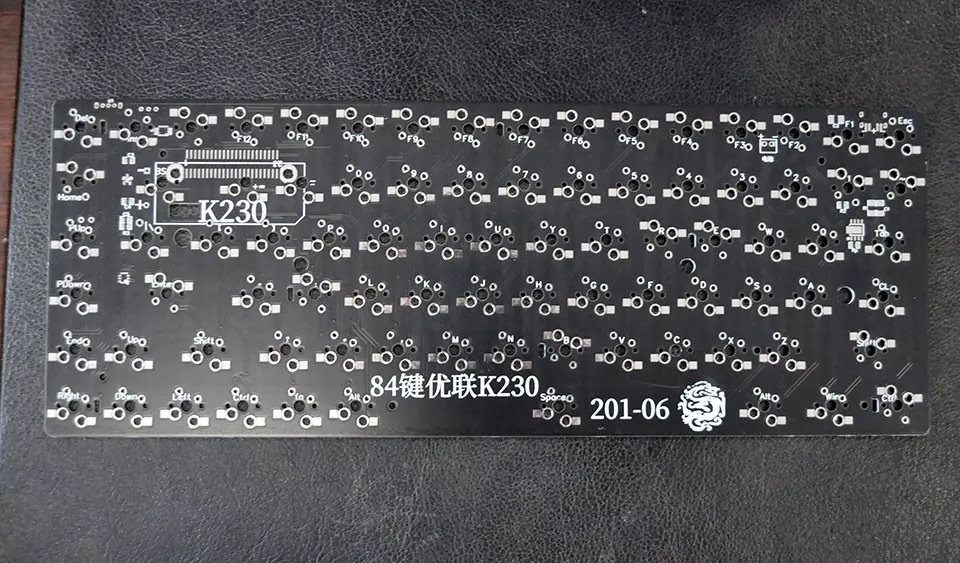

▲键盘PCB板子(还有一个Type C小板没有拍到)

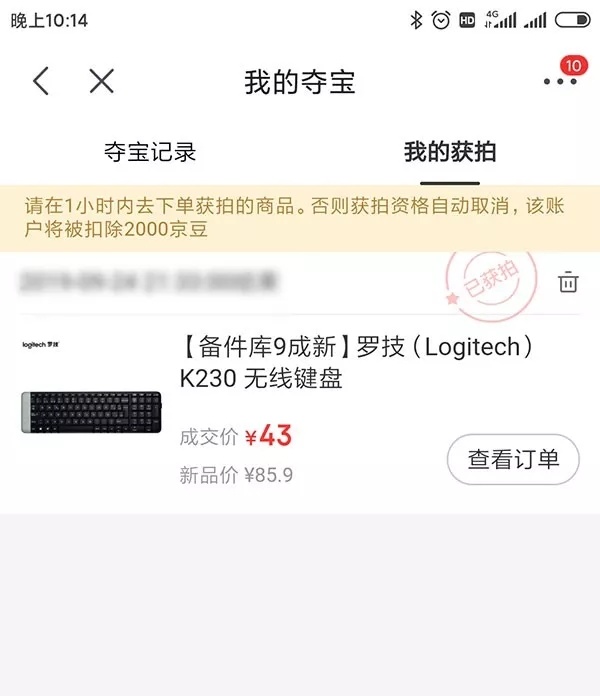

▲京东夺宝岛上竞拍的罗技K230无线键盘

关于主控和接收器,最开始是想在咸鱼淘一把二手的罗技K230键盘,没想到是二手贩子,下单几天了不见发货,于是干脆取消订单,自己调闹钟去搞一把。

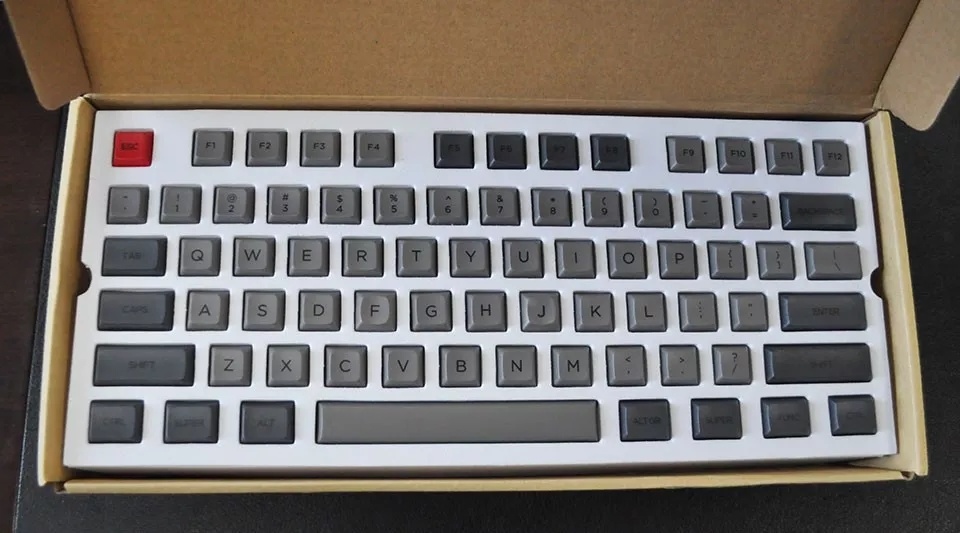

▲無铭诚品DSA高度大全套键帽

这套键帽是朋友送的,原本是拿来做矮轴键盘测试用的,先给这个键盘装起来玩一下。

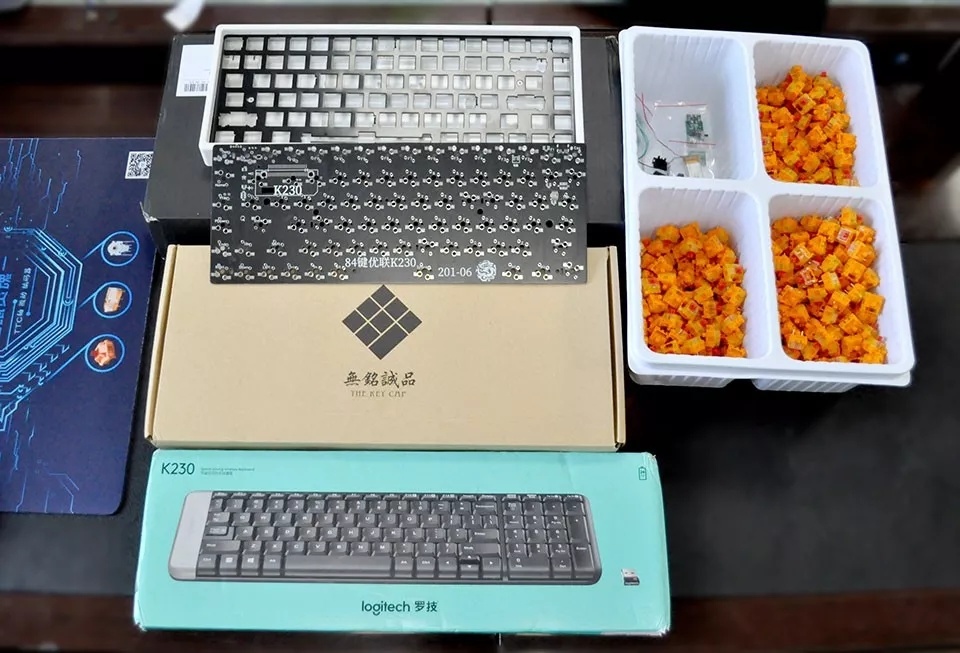

▲以上就是本次键盘要用到的全家福

先罗列一下这把键盘都用了哪些配件和来源:
键盘架子 朋友送的凯酷84套件(0元)

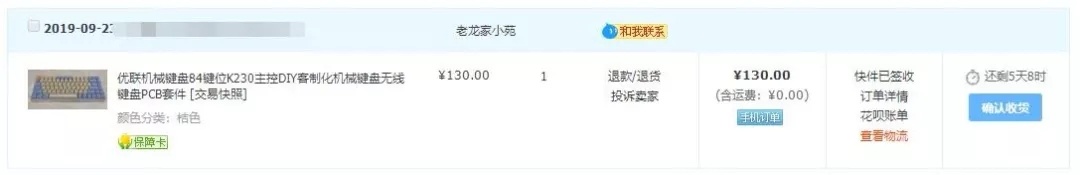

84PCB+Type C连接器小板 淘宝买的(130元)
优联主控和接收器 京东拍的罗技K230无线键盘(49)
键帽 朋友送的無铭诚品DSA高度键帽(0元)
卫星轴 在一台近期要上市的键盘拆下来的(0元)
电池 拆键盘留下来的(0元)
机械轴 在产线拿的TTC金红轴(0元)

本套键盘自己花费了179元,如果完全自己整下来估计得800元左右。

好的,故事就讲到这,以下是组装这台键盘的正文。

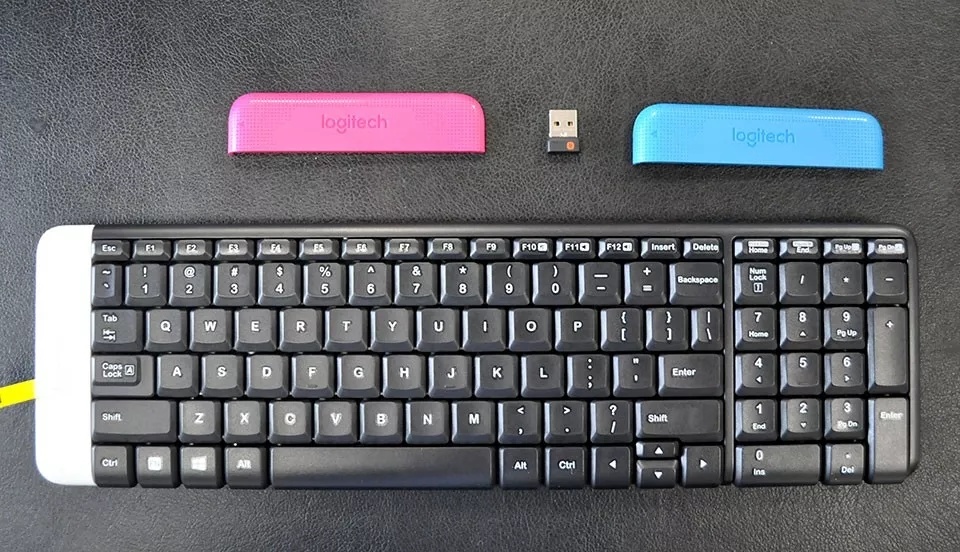

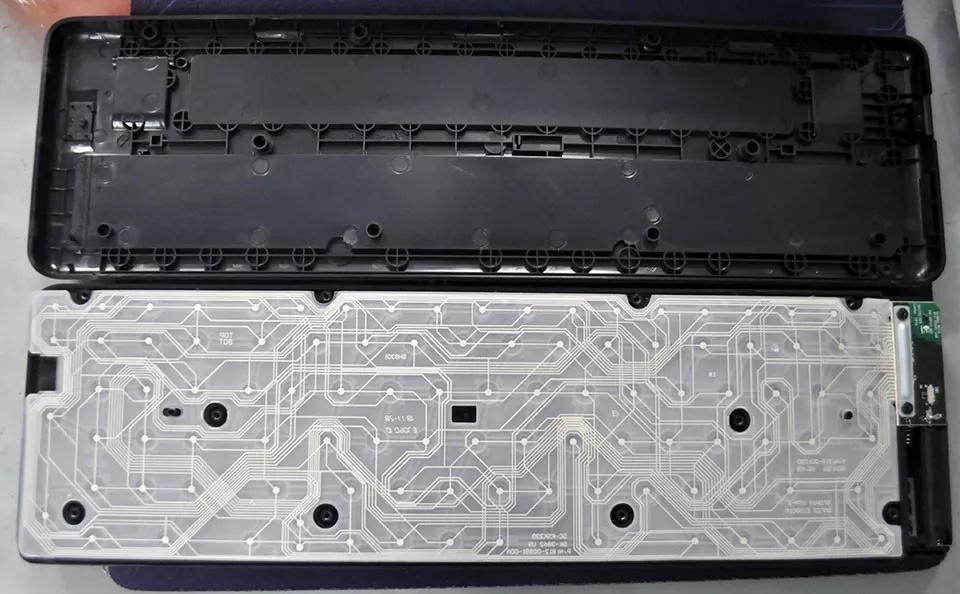

▲罗技K230无线键盘

要拆解掉这款这么好看的无线键盘,有点不舍得,可惜是个薄膜键盘,如果是一把搭载矮轴的无线键盘,就非常棒了。

比如TTC在今年的台北见面会上发布的两款矮轴,总行程均为3.2mm,一款是机械矮轴,一款是混动矮轴。

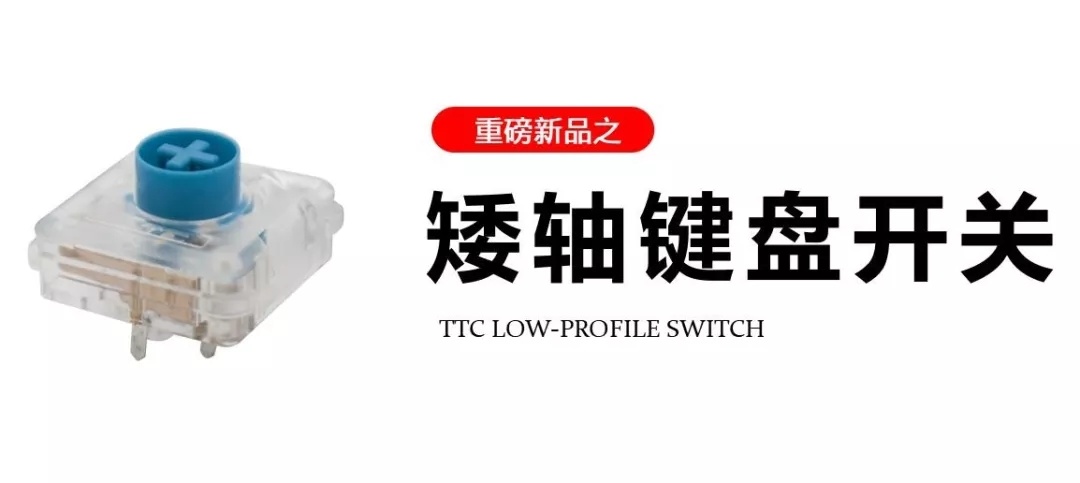

▲机械矮轴,与传统机械轴一脉相承,高达5000万次使用寿命,兼容市面上大部分键帽,率先推出手感稳定舒适的红轴和声音清脆的青轴。

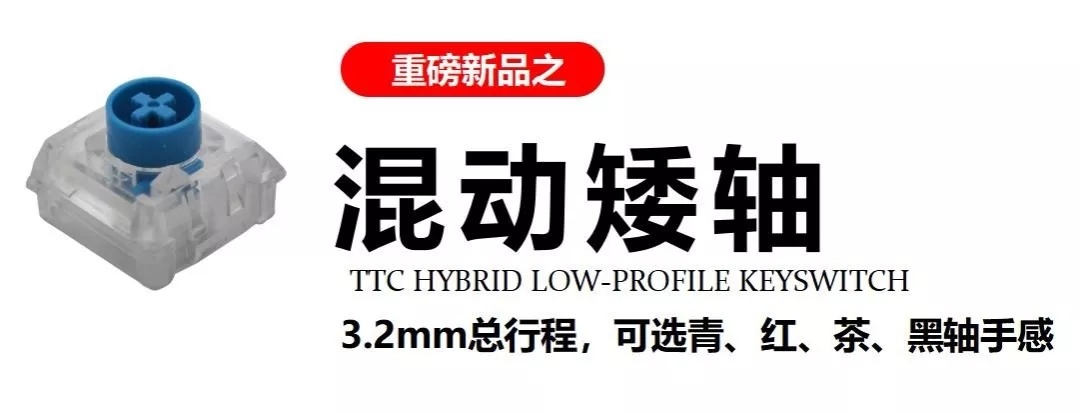

▲混动矮轴,与小米游戏键盘定制轴体为同一类型,轴体提供机械手感,利用薄膜做导电介质,可以实现IP57防尘防水。

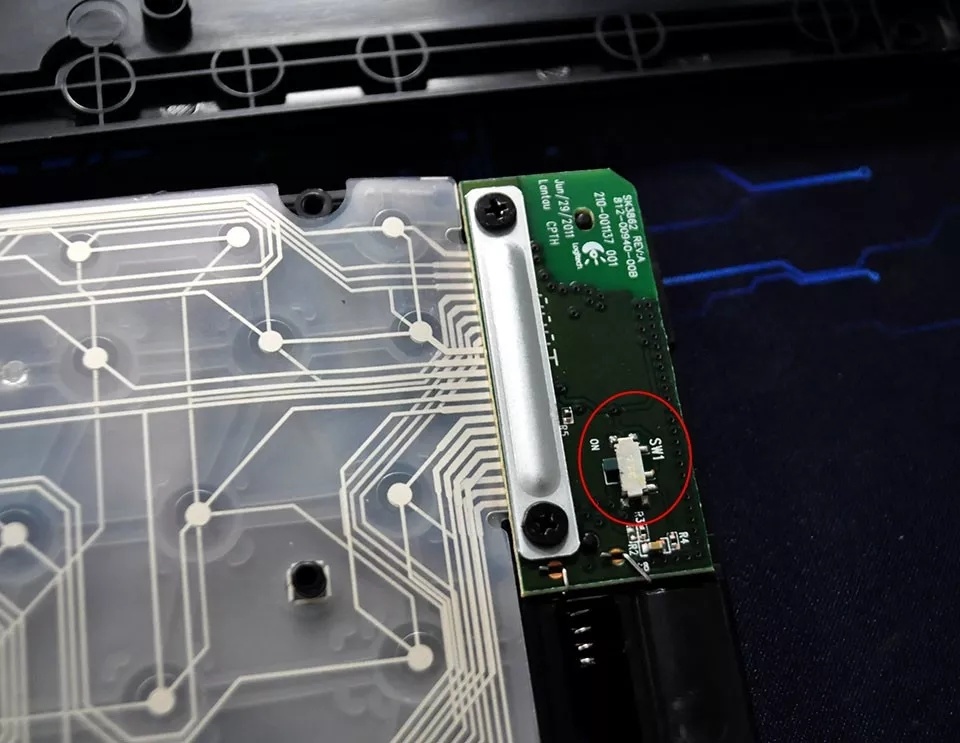

▲红圈位置是一个TTC小型拨动开关,控制键盘导通和断开

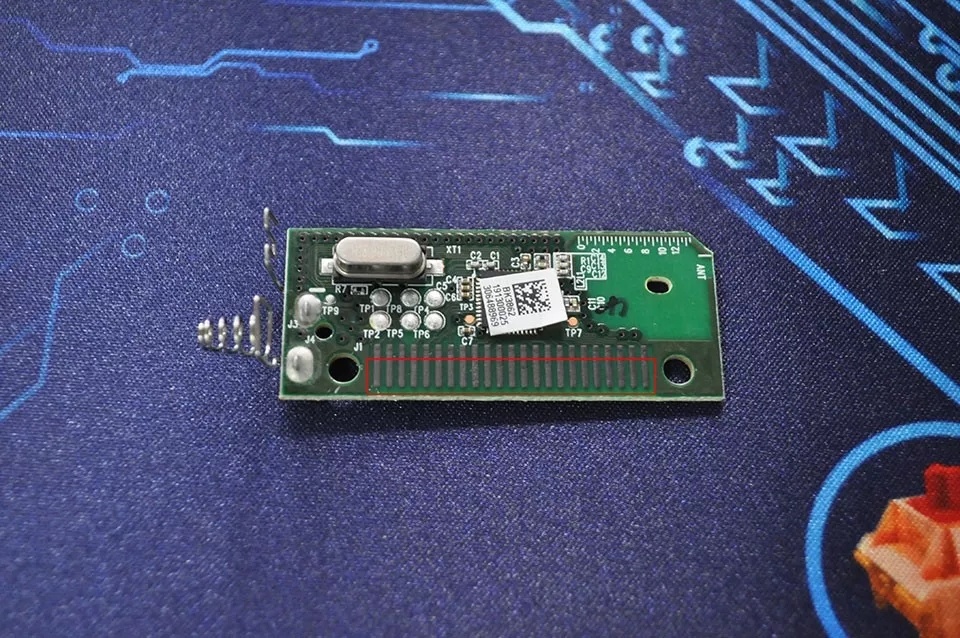

▲K230主控板,需要用工具刮开红圈位置露出铜线路(小编用刀片刮的)

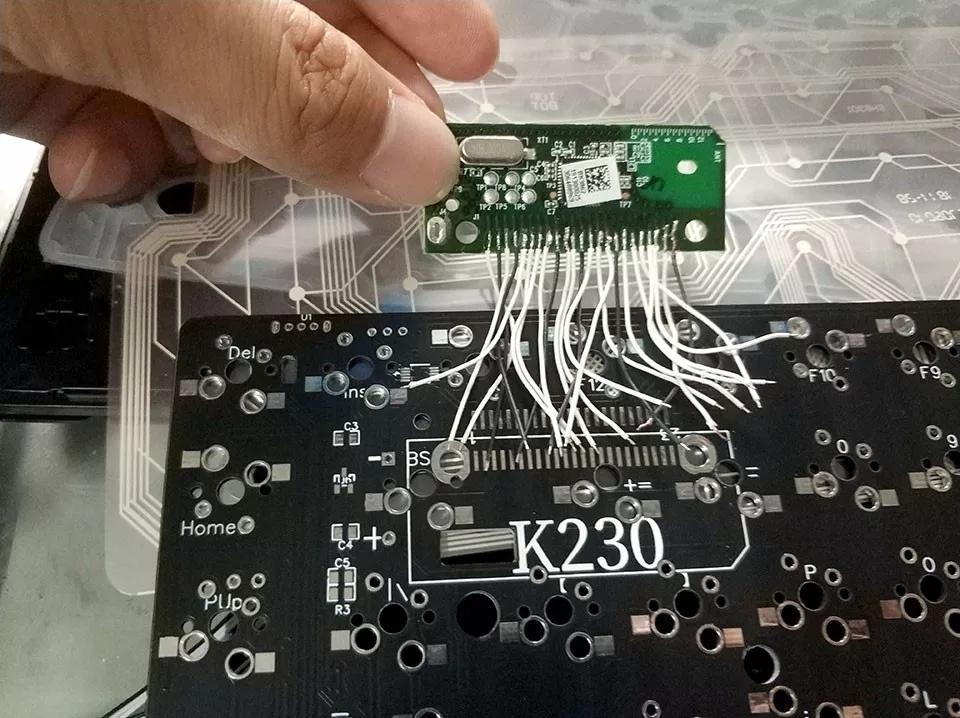

▲焊线,线材是在产线拿的,原来是用在4D鼠标滚轮带线编码器上的,长度刚刚好

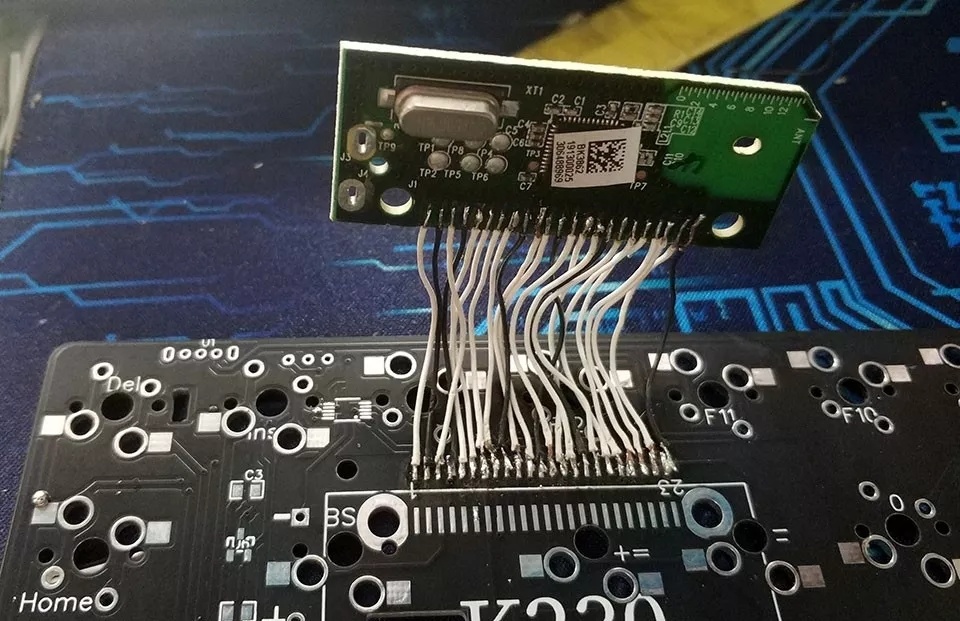

▲青铜级别焊线技术,第一天没焊好,晚上觉都没睡好,第二天接着焊。

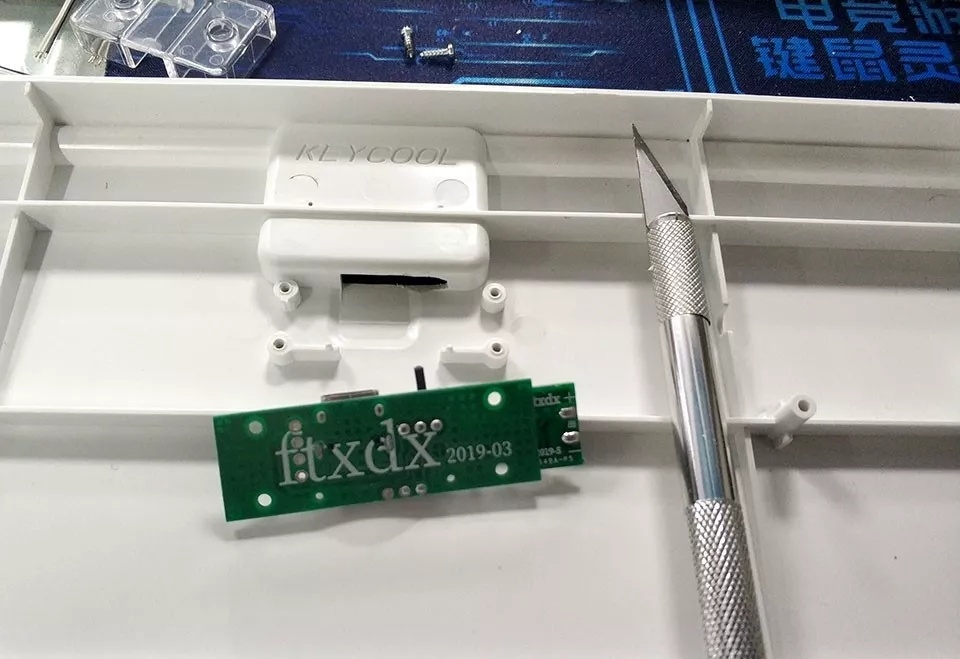

▲这个TypeC连接器控电小板有一个控制线路通断的开关,需要在板子开个口,美工刀跟研发部同事借的,很锋利,可惜小编手工也是青铜级别,孔位挖的极丑。

然后要把主控、控电小板、电池焊线连接起来,这就为难到菜鸟小编了,连正负极都分不清楚,还好做之前就想好要分享一下组装这把键盘的经验,拍留了有照片。

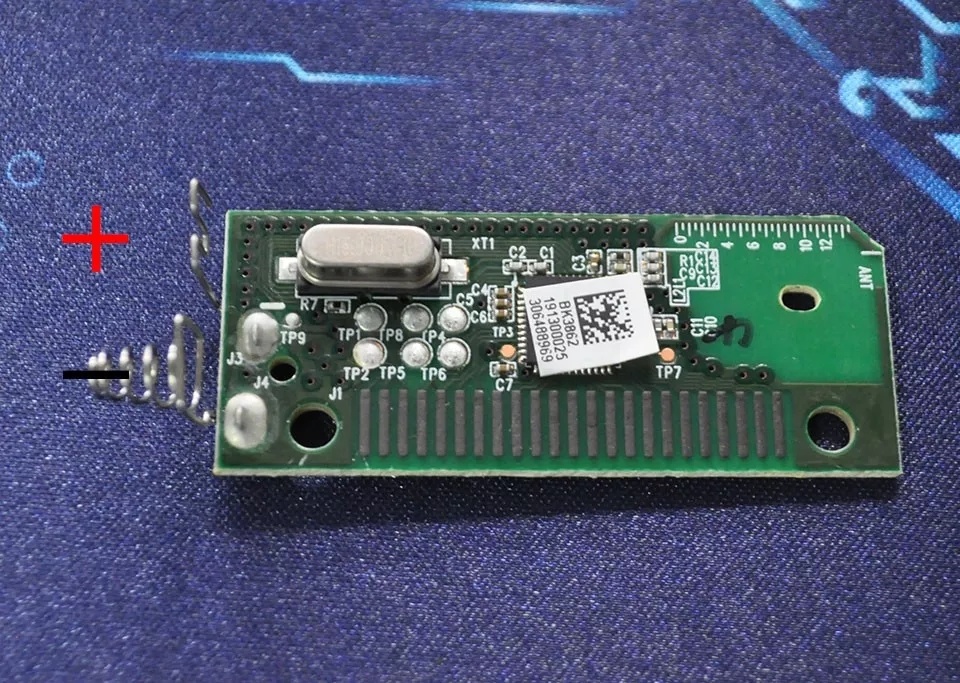

▲主控连接电池正负极

普通电池的正负极菜鸟小编还是知道的,从左边这个弹簧可以推导过来就知道哪个点是正负极了,然后是那块扁电池的两条线,也分不清楚哪个是正负极的线,小编只好找度娘问一下了。
▲大神还怕你以后记不住,还引用红十字会让你加深印象

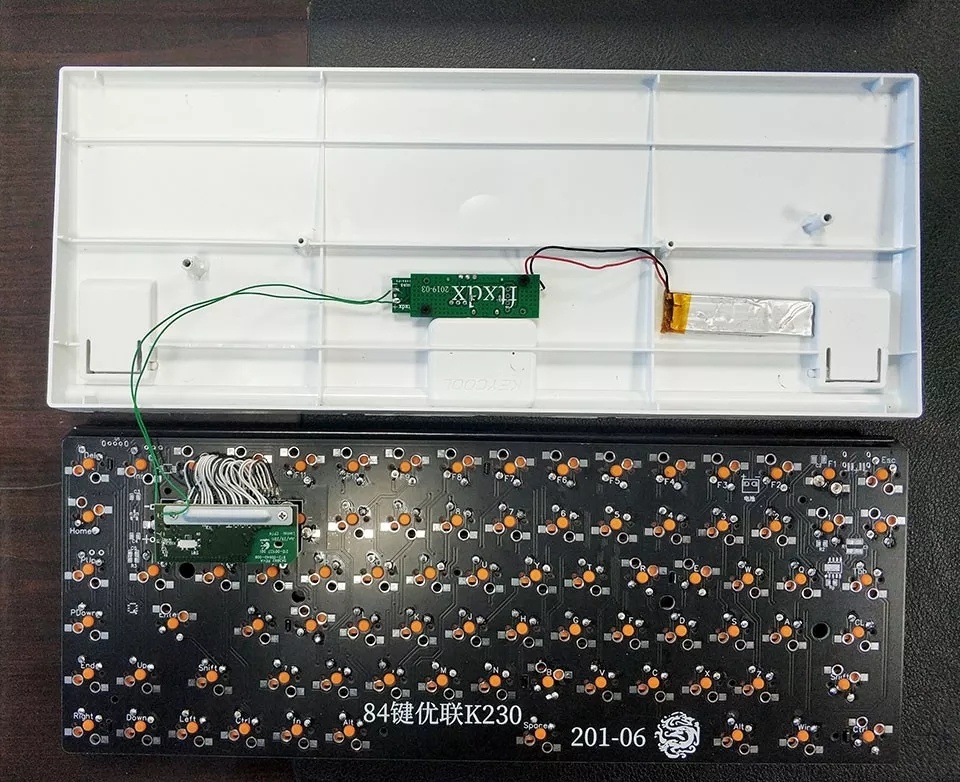

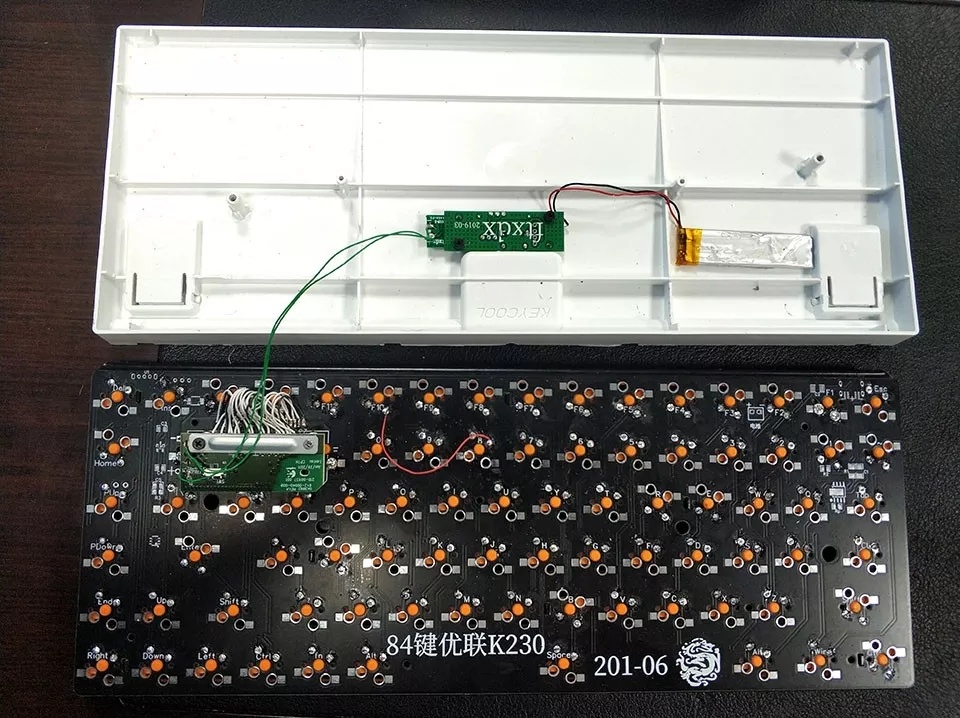

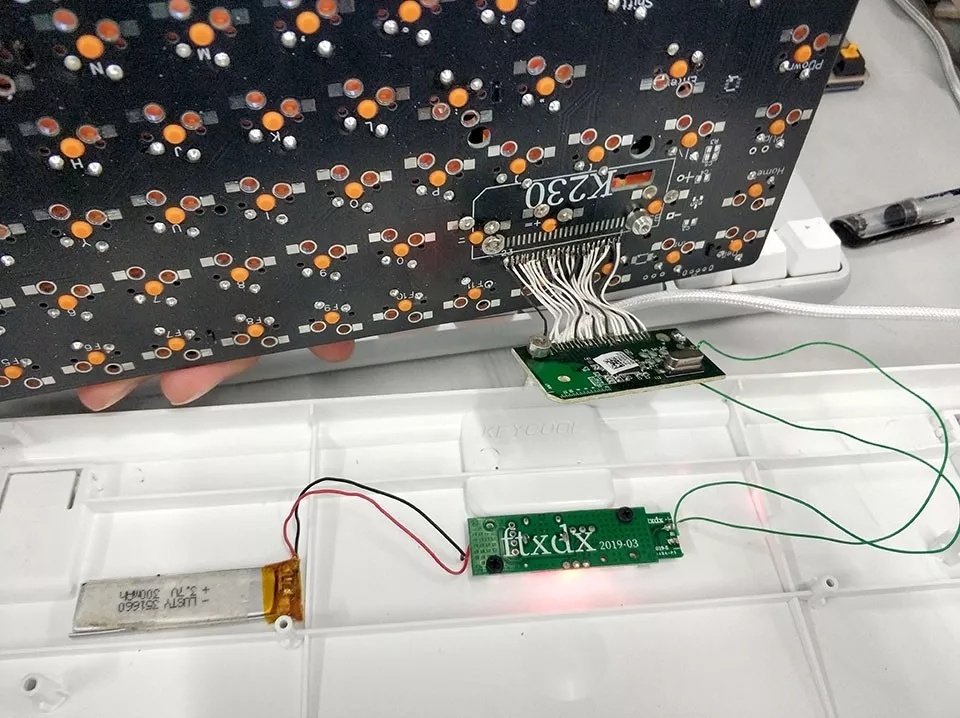

▲把控电小板、罗技K230的主控、电池焊线连接起来。

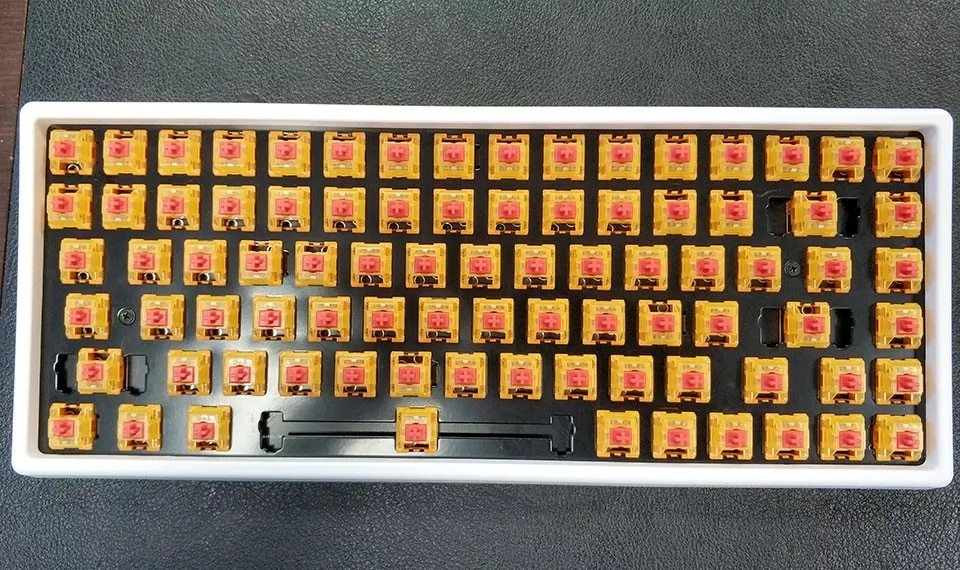

▲轴体用的是今年台北发布会新推出的TTC第二代金红轴
TTC 2019台北发布会更新了第二代金红轴和金茶轴,大幅度提高按键操作的顺畅度,降低操作过程中产生的杂音,从而提高使用者的体验感受。

因为轴体更加顺滑,没有杂音,整体打字声音更小。

把全部轴体焊接起来后,拿去电脑上测试一下无线连接情况和按键导通有无问题。
▲小板带灯,一是给电池充电,二是可以用Tpye C接口直接供电,但不具备有线连接电脑的功能。

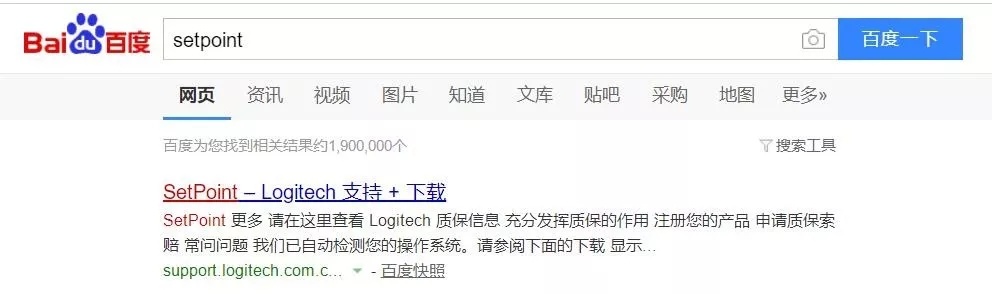

▲在罗技官网下载一个setpoint软件,重新配对接收器。

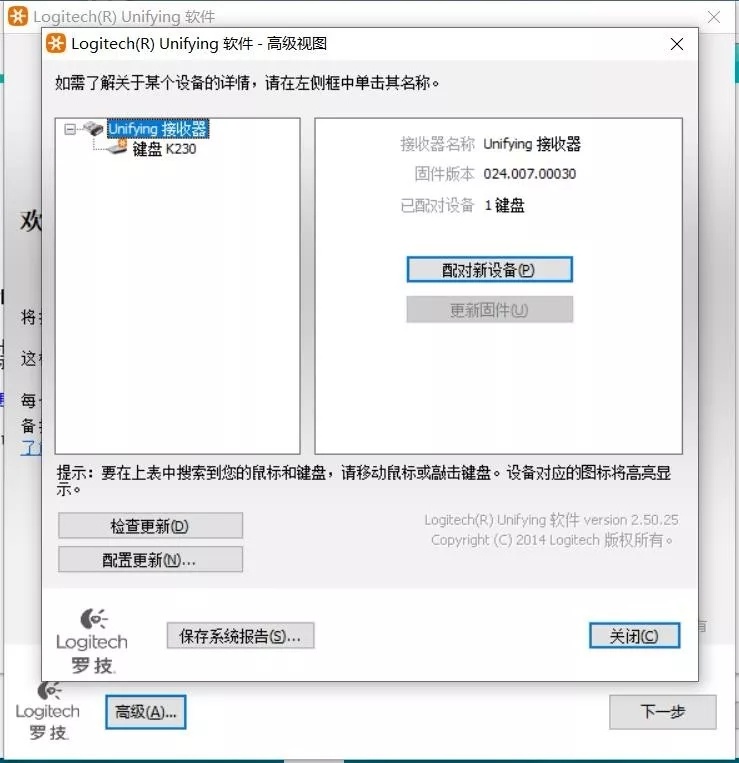

打开Unifying,点击“高级”,先取消配对之前的配置,然后选择“配对新设备”,接着主控上的拨动开关,要拨到ON那里,TypeC上的小板要拨到靠TypeC接口的那一边。

关于是否要重新配对这一步,小编不太了解,这边重新配对,是因为,插入接收器,键盘没有反应,当时可能是两个拨动开关没有拨到正确的位置上。

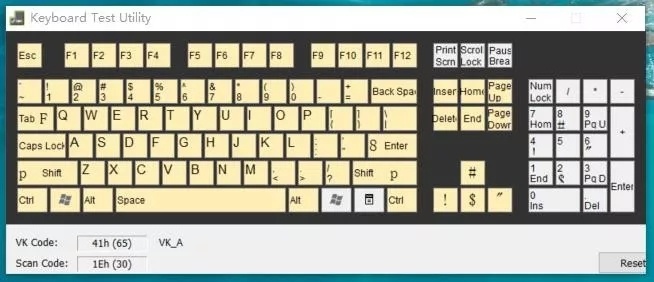

▲测试下按键导通

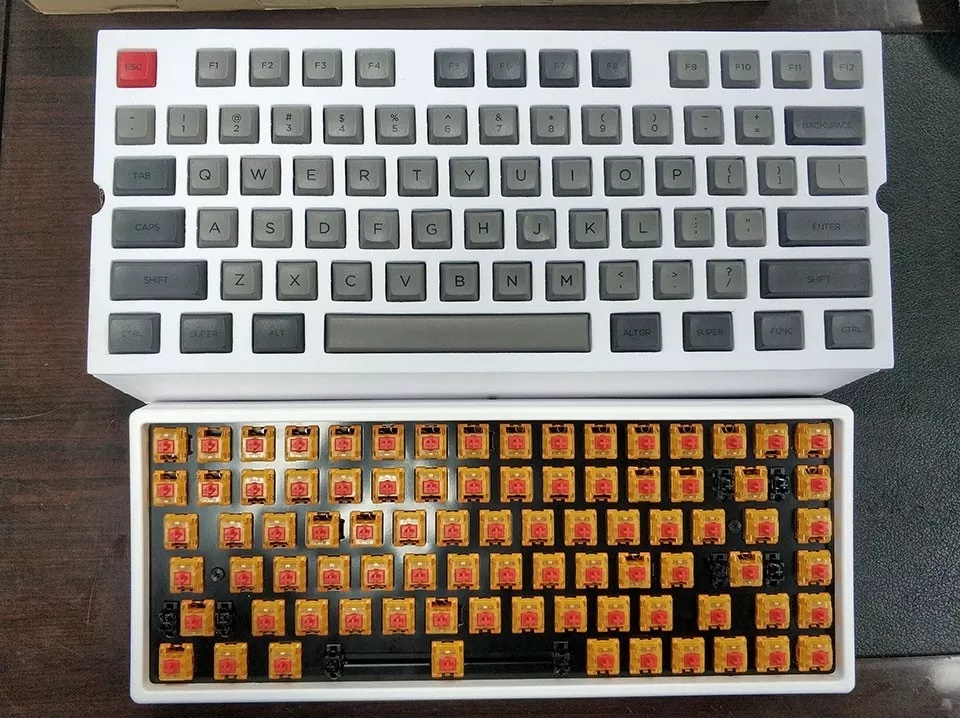

这个图有必要再放一次,认真看会发现,轴体各种倒装正装,是因为这块PCB的问题,老板为了兼容可插拔座的设计。回到之前的话题,如果再给小编一次机会,小编不会选择这套PCB板子,一个是主控焊线难搞(对于我这种菜鸟而言),一个是轴体正反搞来搞去。

再认真看上面的图,那是小编已经把全部轴体都焊接好了,准备装键帽的时候,发现卫星轴漏了装,欲哭无泪。

将全部轴拆下之后(你没看错,是全部轴拆下),发现还是装不进去卫星轴,难道是我搞来的卫星轴不匹配,要重新买一套吗?经过一番研究,发现是小编不会装...

费老大劲研究装好一个卫星轴,才发现自己傻的可爱,原来只要拆掉卫星轴位置上的轴就可以了...

原谅以上没有配图,因为那会小编的内心是崩溃的,没有心情拍照。
▲把全部轴重新焊接一遍的代价是搞掉一个焊盘,没办法,只能用小编青铜级的飞线技术蒙一下。
装好键帽后,其实还发现有几个按键不导通,原因是来来回回拆装了好多次,把主控连接PCB板的线弄掉一根,一共3颗按键不导通。

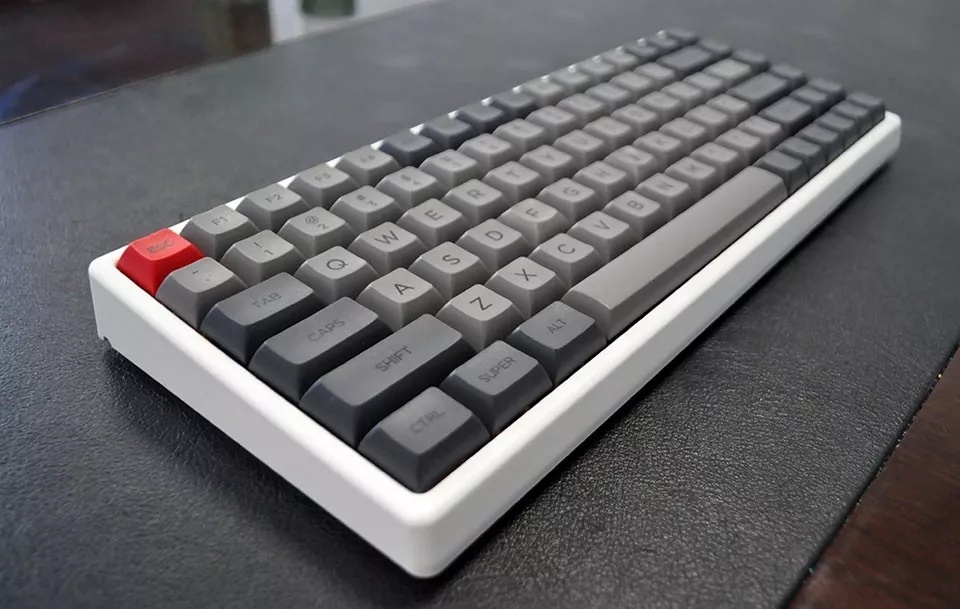

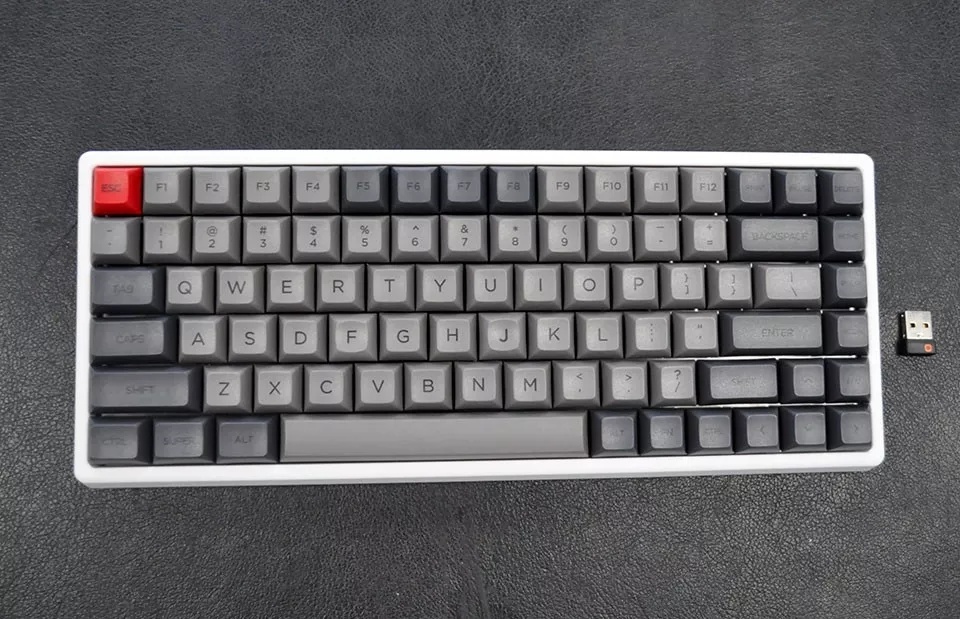

费了九牛二虎之力,整整两天时间,终于要把这个键盘折腾出来大功告成了,此时的心情无比激动,终于在青铜往白银的路上迈出了小小的一步。
难怪很多客制化玩家使劲充钱买键帽,确实是个加分项,没有这套键帽,这篇文章恐怕黯然失色...

当然还有最重要的TTC金红轴,这边文章就是用这把键盘打出来的,感觉打字是一种享受,轻柔顺滑,没有杂音的按键敲击起来声音亦非常悦耳。
